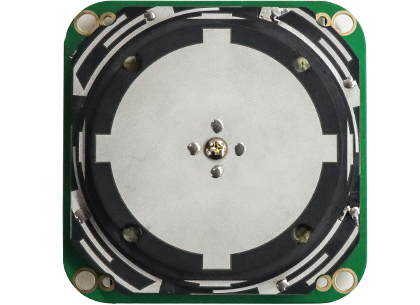

內置測量天線 HX-CSX143A

·支持 GNSS 四系統全頻段信號
·兼容4G、 BT 工作頻段
·結構可靠，電磁兼容性好
·出色的帶外抑制和抗干擾能力
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介

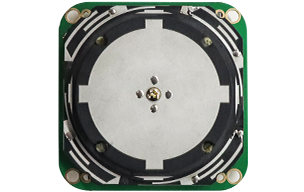

HX-CSX143A 是一款涵蓋 GPS、 GLONASS、 BDS、 GALILEO 的四系統全頻內置測量天線， 并且可以兼容 4G、BT 工作頻段， 滿足目前測量設備多系統兼容的需求。可廣泛應用于大地測繪、海洋測量、航道測量、疏浚測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭自動作業等場合。
功能特性
四系統全頻段
支持 GNSS 四系統全頻段信號，兼容4G、 BT 工作頻段
厘米級定位精度
相位中心穩定，天線部分采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
系統間完美兼容
GNSS 天線與 4G、 BT 天線做兼容集成，一體化設計，并深度優化各系統天線間的隔離度，系統性的解決了一直困擾 RTK 接收機的電磁兼容問題
收星效果好
天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星
結構可靠，電磁兼容性好
采用自研的微波材料將通信天線和 GNSS 定位天線基板通過模具一體成型，損耗更低，重量更輕
規格參數
天線特性
頻率范圍
GPS L1/L2/L5
BDS B1/B2/B3
GLONASS L1/L2/L3
GALILEO E1/E6/E5a/E5b
L-Band
QZSS L1/L2/L5/L6
IRNSS L5
SBAS L1/L5
4G、 BT\WIFI（ 2.4GHz， 5.8GHz）
阻抗
50歐姆
極化方式
右旋圓極化
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
GNSS:4.5dBi
BT/WIFI:0.5dBi
4G:0.5dBi
相位中心高度（以 PCB 板下表面為參考面）
L1： 10.4mm   L2： 11.6mm
相位中心誤差
±2mm
低噪聲放大器指標
增益
L2 頻帶： 40±2dB
L1 頻帶： 38±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤45mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
95.2*95.2*24.4mm
接頭形式
GNSS： MCX-C-JW1.5 4G 主副/BT/WIFI： IPEX 帶鎖扣
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
