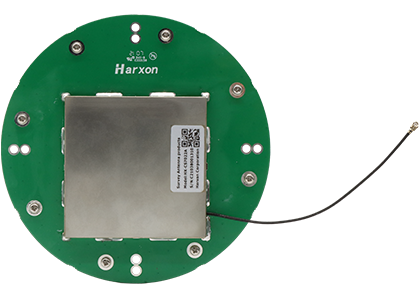

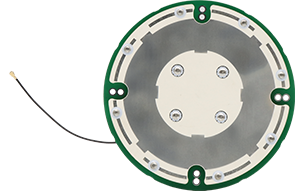

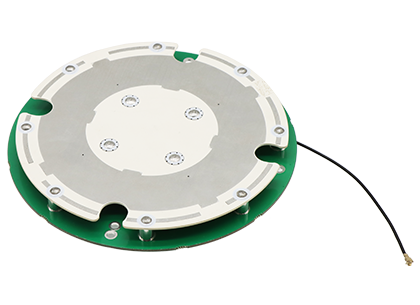

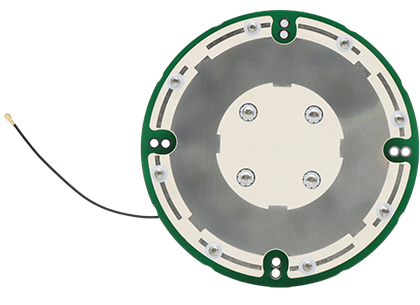

內置測量天線 HX-CS7022A

·支持 GNSS 四系統全頻段信號
·相位中心穩定，毫米級定位精度
·結構可靠，電磁兼容性好
·出色的帶外抑制和抗干擾能力
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-CS7022A 是一款涵蓋 GPS、 GLONASS、 BDS、 Galileo 的四系統全頻內置測量天線， 滿足目前測量設備多系統兼容的需求。可廣泛應用于大地測繪、海洋測量、航道測量、疏浚測量、地震監測、橋梁變形監控、山體滑坡監測、碼頭自動作業等場合。
功能特性
四系統全頻段
支持 GNSS 四系統全頻段信號
毫米級定位精度
相位中心穩定，天線部分采用多饋點設計方案，實現相位中心與幾何中心的重合，將天線對測量誤差的影響降低到最小
收星效果好
天線單元增益高，方向圖波束寬，確保低仰角信號的接收效果，保證在有遮擋等復雜環境下也能快速鎖定衛星
結構可靠，電磁兼容性好
采用空氣介質和低損耗微波板材復合結構， 將天線性能設計到最優，并且整體重量更輕， 結構更穩固， 一致性好， 電氣性能更穩定可靠。
規格參數
天線特性
頻率范圍
GPS L1/L2/L5/L-band
GLONASS L1/L2
BDS B1/B2/B3
GALILEO E1/E5a/E5b/E6
阻抗
50歐姆
極化方式
右旋圓極化
天線軸比
≤3dB
水平面覆蓋角度
360°
輸出駐波
≤2.0
最高增益
5.5dBi
相位中心誤差
±2mm
低噪聲放大器指標
增益
40±2dB
噪聲系數
≤2dB
輸出駐波
≤2.0
帶內平坦度
±2dB
工作電壓
+3.3～ +12VDC
工作電流
≤45mA
差分傳輸延遲
≤5ns
結構特性
天線尺寸
Φ122*16.3mm
重量
≤250g
接頭形式
IPEX 一代
安裝方式
4 顆 M3.2 螺絲孔
工作環境
工作溫度
-40℃～ +85℃
存儲溫度
-55℃～ +85℃
濕 度
95% 不冷凝
