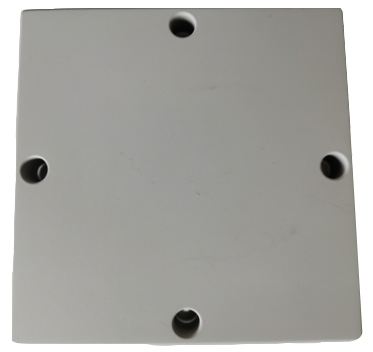

四B1L1陣列天線 HX-KCZT016

芯片化：高集成的四通道抗干擾射頻芯片+抗干擾基帶處理芯片的“雙芯”設計，提高了天線的可靠性。
小型化：采用“雙芯”高集成度設計，體積和重量遠低于傳統抗干擾天線
低功耗：總功耗小于 7W，遠低于傳統的抗干擾天線。
智能化：可自動判斷空域內的干擾信號，以便飛控系統靈活選擇。
在線咨詢
產品簡介
功能特性
規格參數
應用領域
同系列推薦
產品簡介
HX-KCZT016是一款集成抗干擾模塊和陣列天線功能為一體的抗干擾天線，能有效增強BDS-B1和GPS-L1 頻段抗干擾能力，且可接收一路 GLONASS-G1信號，還具有在抗寬帶、脈沖、窄帶、掃頻等復雜樣式下壓制式的抗干擾功能。該產品采用芯片化設計方式，突破傳統抗干擾天線“分離器件+FPGA”的設計局限，具有小型化、低功耗和輕量化等特點，集成化程度高。
功能特性
芯片化

高集成的四通道抗干擾射頻芯片+抗干擾基帶處理芯片的“雙芯”設計，提高了天線的可靠性


小型化

采用“雙芯”高集成度設計，體積和重量遠低于傳統抗干擾天線

低功耗
總功耗小于 7W，遠低于傳統的抗干擾天線
智能化
可自動判斷空域內的干擾信號，以便飛控系統靈活選擇
規格參數
天線特性
陣元
陣列單元：4B1L1+G1（主陣元）
隔離度
同頻單元間≤-15dB
最大增益
2dBic
仰角30°增益
中心頻率≥-3.5dBic
天線其它參數
阻抗50歐姆
右旋圓極化，覆蓋方位：0-360
俯仰：0-90°
VSWR≤2.0
電路特性
低噪放增益
21±1dB（可匹配變化）
低噪放其它參量
噪聲系數≤2dB
帶外抑制@50M≥50dBc
VSWR≤2.0;帶內平坦度±1dB
工作電壓3.3-12V
工作電流≤100mA (每通道)
抗燒毀功率≥10W
結構特性
天線陣尺寸
L140mm*W140mm*H18mm（不含接頭尺寸）
固定方式
底部螺紋固定
應用領域
